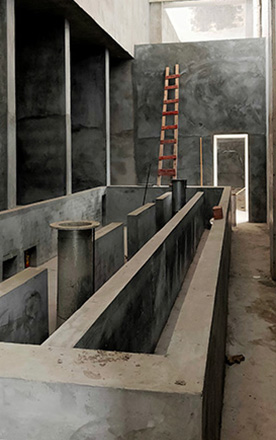

高速噴水室-土建結構
土建式噴淋室內壁為防水墻，并包括下列部件：
● 硬質聚苯乙烯均流器，均勻氣流，提高熱濕交換效率，導流板內設維修檢查門，便于進入噴淋室檢修。
● ABS擋水板，起到分離空氣和水汽的作用，是當前世界上性能優越，高效率低阻力擋水板。

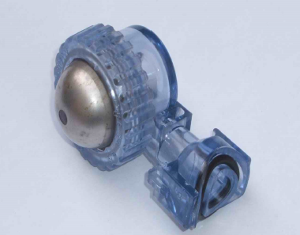

● 6mm口徑噴嘴，塑料制作，獨特的噴嘴形式提高霧化能力，性能優越，減少堵塞情況的發生。噴嘴上有旋緊式噴帽，用快速安裝夾子固定在直管上，便于裝拆。
● 噴淋水管是采用PVC管，管的連接方式是耦合方式。
● 附件包括專用水泵吸水管、浮球閥、溢水管等
以下為噴水室的主要部件，更多內容可以查看備件清單
技術數據：
空氣流速（米/秒）：4-6
處理風量（立方米/小時）：30000-253000
壓力損失（帕）：60-125
尺寸規格：
|
料號 |
噴淋室高度 |
噴淋式常用高度 |
備注 |
|
0015.6311 |
H=1976mm |
1520 |
包括Including |
|
0015.6312 |
1824 |
||
|
0015.6313 |
2128 |
||
|
0015.6314 |
2432 |
||
|
0015.6315 |
2736 |
||
|
0015.6316 |
H=2940mm |
1520 |
|
|
0015.6317 |
1824 |
||
|
0015.6318 |
2128 |
||
|
0015.6319 |
2432 |
||
|
0015.6320 |
2736 |

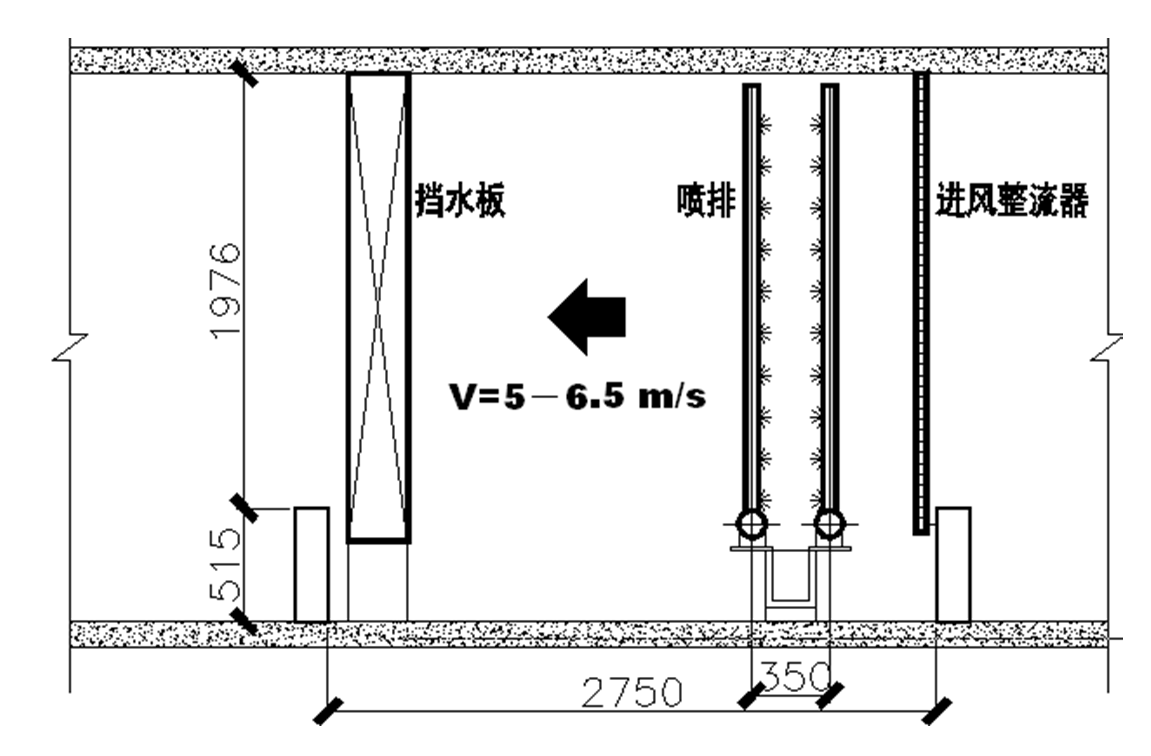

H=1976噴水室的剖面圖
導流格柵

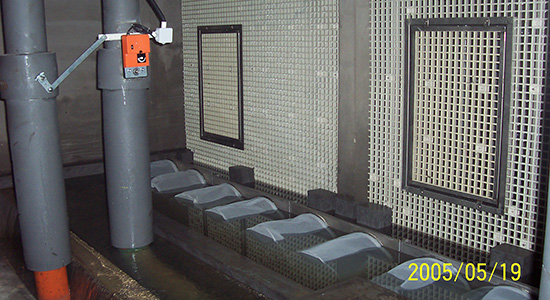

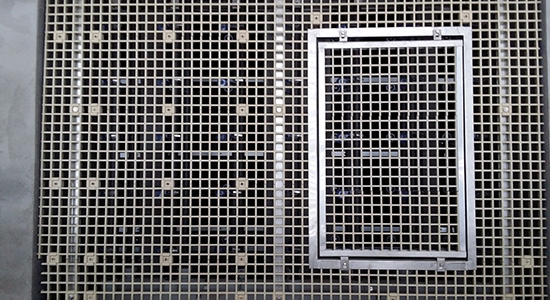

用途：安裝在噴水室入口，噴排管前，作用是減少進入噴水室空氣中的渦流，提高空氣與水之間的熱濕交換效率。
規格：單片格柵尺寸（608x304）
可組合尺寸：
高度mm：1368；1672；1976；2940
寬度mm：1520；1824；2128； 2432；2736
特點：流線形的聚苯乙烯板組成，整流格柵和不銹鋼立柱、橫梁支架組成，有檢查門方便進入噴淋室。
|
|
料號 Article-No. |
寬度尺寸 Width mm |
|
Air straightener H=1976 |
0016.6311 |
W=1520 |
|
0016.6312 |
W=1824 |
|
|
0016.6313 |
W=2128 |
|
|
0016.6314 |
W=2432 |
|
|
0016.6315 |
W=2736 |
|
|
Air straightener H=2940 |
0016.6316 |
W=1520 |
|
0016.6317 |
W=1824 |
|
|
0016.6318 |
W=2128 |
|
|
0016.6319 |
W=2432 |
|
|
0016.6320 |
W=2736 |
|
|
Raster 導流板 |
1202.3701 |
606x303 |

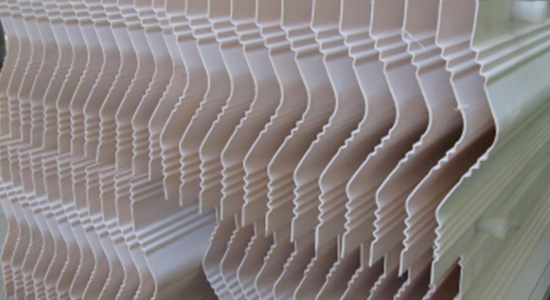

擋水板
用途 : 帶水滴的空氣在擋水板中間曲折前進，由于慣性作用，粘附在板表面，形成水膜，從而將空氣中懸浮的水滴分離出去，防止空氣中含水量過大造成噴淋室后的設備銹蝕。
高度mm：1368；1672；1976；2940
寬度mm：1520；1824；2128； 2432；2736
特點：波紋形結構，空氣阻力小，擋水效果好，結構簡單，防腐耐用，易于做清潔工作，安裝維修方便。
|
Item |
Name |
Article-No. |
Specification |
|
1 |
Drop eliminator 擋水板 |
0017.1411 |
W=1520 |
|
2 |
0017.1412 |
W=1824 |
|
|
3 |
0017.1413 |
W=2128 |
|
|
4 |
0017.1414 |
W=2432 |
|
|
5 |
0017.1415 |
W=2736 |
|
|
6 |
Drop eliminator 擋水板 |
0066.1201 |
W=1520 |
|
7 |
0066.1202 |
W=1824 |
|
|
8 |
0066.1203 |
W=2128 |
|
|
9 |
0066.1204 |
W=2432 |
|
|
10 |
0066.1205 |
W=2736 |
|
|
11 |
Eliminator pack end 端部擋水板組件 |
1209.4406 |
L=2088 |
|
12 |
Eliminator pack comp. 擋水板組件 |
0017.0003 |
L=2088 |
|
13 |
Eliminator/separate lamella 單個擋水片 |
1232.7103 |
L=2088 |
|
14 |
Sump 積水盤 |
|
W=1520 |
|
15 |
|
W=1824 |
|
|
16 |
|
W=2128 |
|
|
17 |
|
W=2432 |
|
|
18 |
|
W=2736 |
|
|
19 |
Eliminator/separate lamella 單個擋水片 |
1232.7101 |
L=1480 |

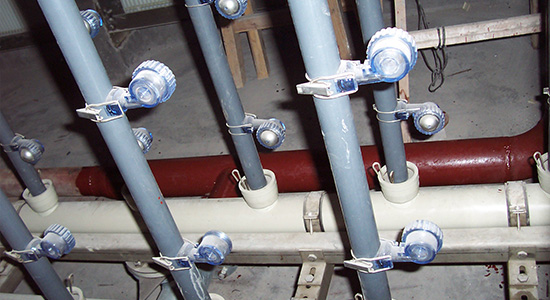

噴排組合

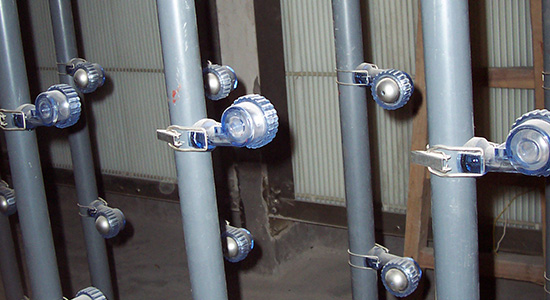

用途：通過噴嘴把水噴成細小水滴，以增加空氣與水之間的接觸面積，從而增加其熱濕交換作用，噴嘴采用新型離心式。
規格：
高度mm：1368；1672；1976；2940
寬度mm：1520；1824；2128； 2432；2736
特點：橫管采用PE材料，豎管采用PVC材料，支架采用304不繡鋼，防腐劑性能好。
|
|
||
|
|
||
|
名稱 |
料號 |
規格 |
|
Spray bank 噴排組合 |
0016.7641 |
W=1520 |
|
0016.7642 |
W=1824 |
|
|
0016.7643 |
W=2128 |
|
|
0016.7644 |
W=2432 |
|
|
0016.7645 |
W=2736 |
|
|
Spray bank 噴排組合 |
0016.7656 |
W=1520 |
|
0016.7657 |
W=1824 |
|
|
0016.7658 |
W=2128 |
|
|
0016.7659 |
W=2432 |
|
|
0016.7660 |
W=2736 |
|
|
Spray nozzle 噴嘴 |
0020.2401 |
D=6mm |
|
SS clip for spray nozzle 不銹鋼噴嘴緊固扣 |
1280.1101 |
D=40 |
|
Base sealing ring for spray pipe 噴排底座密封圈 |
1320.8301 |
|
|
SS clip for spray pipe 噴排不銹鋼卡扣 |
1300.0101 |
3x225 |
|
Spray pipe cpl. 噴排管組件 |
0020.6203 |
L=1958 |
|
Spray pipe cpl. 噴排管組件 |
0020.6206 |
L=2870 |
|
Distribute pipe for spry 噴排進水橫管 |
1201.4002 |
L=1322/5 holes |
|
1201.4003 |
L=1626/6 holes |
|
|
1201.4004 |
L=1930/7 holes |
|
|
1201.4005 |
L=2234/8 holes |
|
|
1201.4006 |
L=2538/9 holes |
靜態水過濾器
人工清理，多種組合方式，用于非棉紡車間的噴水室過濾循環水是比較經濟的做法
W=456
W=456Xn
(N=1-10)

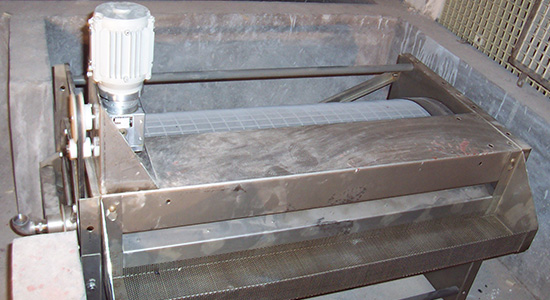

旋轉水過濾器
濾網筒材料為防腐蝕材料,防濺散,網狀濾筒,帶反沖洗,傳動裝置和馬達.不銹鋼材料為保護材料
用途：由于噴嘴孔徑小，當使用循環水時，就需要對水進行過濾，以防雜質堵塞噴嘴口。
規格：濾籠直徑為520，濾籠長度為1044，濾籠網目為1600u
特點：過濾效果好，運行可靠，減輕工人的勞動強度。
噴嘴
Ø6高效率離心式噴嘴，不易堵塞，耐用壽命長，霧化效果好。
霧化的壓力區間大，根據實驗數據，噴水壓力從3bar降低至1.5bar時，可量化的霧化效果僅減弱30%，仍然是目前市場廠效果好的噴嘴。
Ø6噴嘴的噴水量和噴水壓力的關系式為
w=550P0.46
式中 w為噴水量，kg/h；p為噴水壓力， bar，適用范圍 1.0-3.0 bar。
噴淋水泵
對水泵而言，轉速比和流量比成一次方關系，和揚程比成平方根關系，和功率比成立方根關系。因此對水泵而言，頻率變小流量和揚程均要變小，甚至揚程變小的幅度要大于流量。
所以水泵的特性曲線必須適應噴淋系統的性能，變頻運行時，理論上揚程會衰減的更快，所以選擇合適的噴淋系統和水泵，才能在變頻運行時，揚程不會衰減太大，保證基本的霧化效果。

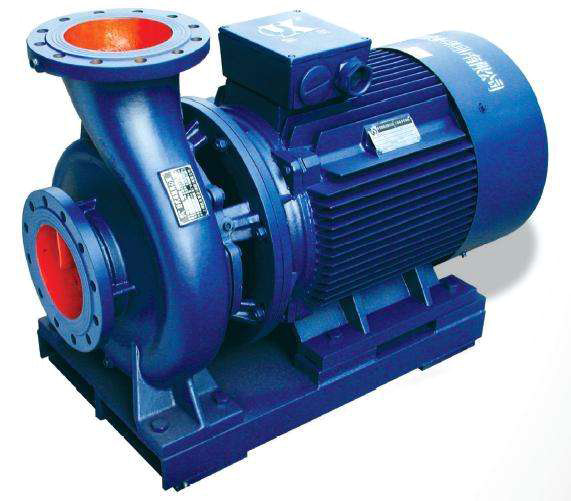

采用凱泉單級離心水泵，具有效率高、振動小、噪聲低的性能。馬達符合ICE標準，IP54等級，運行可靠。完美的設計確保泵的無泄漏，長壽命運行，節約建設投資40%-60%。變頻控制，適用高標準工廠要求，提高控制精度，并節約大量能源。
|
Article-No. |
Specification |
The matching air washer size Examples |
|
KQW150-315 |
KQW150-315/30KW-4 |
2x2432x2940 |
|
KQW150-300 |
KQW150-300/22KW-4 |
2x2736x1976 |
|
KQW125-160 |
KQW125-160/22KW-2 |
2x2432x1976 |
|
KQW125-150 |
KQW125-150/18.5KW-2 |
2x2128x1976 |
|
KQW125-140 |
KQW125-140/15KW-2 |
2432x1976 |
|
KQW100-150 |
KQW100-150/11KW-2 |
1520x1976 |
